2023年咨詢過的老板又來問：沖頭容易崩角，用什么模具鋼？
- 更新時間： 2025-07-10 21:43:14

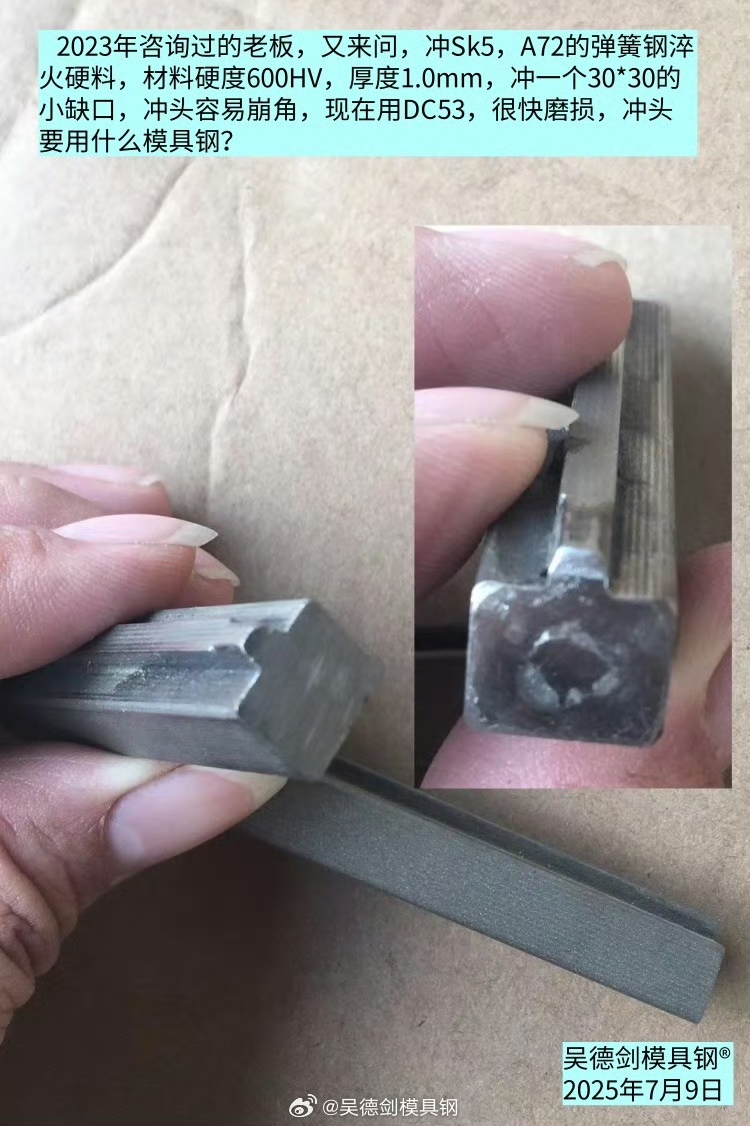

2023年咨詢過的老板，又來問，沖Sk5，A72的彈簧鋼淬火硬料，材料硬度600HV，厚度1.0mm，沖一個30*30的小缺口，沖頭容易崩角，現(xiàn)在用DC53，很快磨損，沖頭要用什么模具鋼？
這是典型的厚板硬料沖壓，對模具鋼的耐磨性，抗崩裂性能要求極高，硬度低了容易磨損，硬度太高了又容易崩角，是很難搞的。
2年前，其實我已經(jīng)推薦他用PM23粉末高速鋼了，因為嫌棄PM23價格太貴，他放棄了。
2年后的今天，又來咨詢相同的問題，我的推薦還是一樣，還是推薦PM23粉末高速鋼。
因為粉末冶煉的先進工藝，材料沒有偏析現(xiàn)象，晶粒細小且均勻，這是最理想化的材料組織，又是高合金的材料，耐磨性非常好，材料強度很高。PM23碳C含量1.3%，硬度HRC64-66，鎢W含量6.0%，釩V含量3.0%，堅硬的碳化物數(shù)量多，分布均勻，顆粒細小，耐磨性和抗崩裂性能好；PM23的抗崩裂性能和耐磨性大約是普通熔鑄高速鋼SKH51的2~3倍，這是其他模具鋼給不到的性能。
我們有位客戶黃先生，他是沖壓1.2mm65錳鋼淬火加硬材料，沖頭用PM53、PM4，磨損嚴重，現(xiàn)在沖頭用PM23，沖壓500個產(chǎn)品就崩角，PM4更差。但用上吳德劍PM23后，壽命提高13倍，現(xiàn)在他們工廠沖這種65Mn淬火硬料的，都是用吳德劍PM23粉末高速鋼。
推薦完之后，還是一樣的套路，要求報價。
介于他已經(jīng)報價3次，都是嫌棄價格太貴了，這次我就開門見山跟他說，你先評估一下模具成本，看看PM23的價格能不能接受，你能接受的，我安排報價，接受不了，就不報價了。
因為我心里明白，我只能根據(jù)模具工況，推薦性能匹配的模具鋼，而且我會把失效原因，選材依據(jù)，說得明明白白，讓你理解。但我沒辦法讓一個原本買不起的人，說到他買得起，所以我就直說了。
如果我真有這本事，我也不賣模具鋼了，我直接讓你們往我卡里打錢，這樣不是更省事！
#模具鋼大王吳德劍
