譽(yù)輝無(wú)硫8407模具鋼，采用奧地利INTECO(英泰克)氣氛保護(hù)電渣爐煉鋼，國(guó)內(nèi)僅有2家。鋼中有害雜質(zhì)硫S含量低至0.0005%，國(guó)內(nèi)也許沒(méi)有第二家。譽(yù)輝無(wú)硫8407模具鋼壽命是同行2倍。
深圳制作鋁合金壓鑄模具的佐先生跟我說(shuō)說(shuō)：他又一次買(mǎi)到假的8407模具鋼。他用8407模具鋼制作的鋁合金壓鑄模，在試產(chǎn)期間3000模次左右就發(fā)現(xiàn)龜裂(又稱沖腐蝕)，3萬(wàn)模次左右開(kāi)裂報(bào)廢。這些都是粗制濫造、以假亂真、假冒偽劣8407模具鋼造成的。
模具鋼行業(yè)亂象：
模具鋼大王吳德劍告訴你，同行打死都不說(shuō)的“購(gòu)買(mǎi)模具鋼10個(gè)大坑”
1.李逵遇到李鬼的模具鋼,
2.小鋼廠代替大鋼廠的偷梁換柱模具鋼,
3. 用“地條鋼”移花接木的劣質(zhì)模具鋼，
4.偷換概念的“地條鋼”電渣模具鋼，
5.回爐廢鋼充當(dāng)正品模具鋼，
6.非標(biāo)冒充國(guó)標(biāo)的以假亂真模具鋼,
7.電爐冒充電渣的以次充好模具鋼，
8.“萬(wàn)能鋼”假冒偽劣模具鋼，
9.“陰陽(yáng)合同”模具鋼，
10.廢鋼翻新的劣質(zhì)模具鋼。
這些粗制濫造8407模具鋼危害是：
1) 模具壽命短；廢鋼翻新8407模具鋼有害雜質(zhì)多，模具提前龜裂，甚至開(kāi)裂報(bào)廢。
2) 模具拋光性差，拋光時(shí)經(jīng)常遇到沙孔、麻點(diǎn)、裂紋等無(wú)法拋光的不良；產(chǎn)品光潔度差。
3) 模具韌性差，抽芯容易拉傷產(chǎn)品，甚至斷裂；產(chǎn)品薄壁處，模具高骨位處容易開(kāi)裂。
4) 模具硬度不均勻，模具容易塌陷，產(chǎn)品容易起披鋒。
5) 模具不良頻現(xiàn)，需要經(jīng)常維修模具，造成使用成本高昂，生產(chǎn)效率低下。
6) 模具提前報(bào)廢，一個(gè)訂單量需要幾套模具才能完成，造成模具開(kāi)發(fā)成本高。
8407是什么材料？
8407原本是一勝百的熱作模具鋼產(chǎn)品，因?yàn)槭袌?chǎng)知名度極高，現(xiàn)在依然成為高端熱作模具鋼材的代名詞。同類別模具鋼型號(hào)有，中國(guó)的4Cr5MoSiV1，美國(guó)H13，德國(guó)2344ESR，日本SKD61，大同DHA1，日立DAC，百祿W302。但8407的耐磨合金鉬Mo含量達(dá)1.5%，鉬Mo含量及耐磨性高于其他材料。材質(zhì)純凈度高于其它材料，模具壽命高于其他型號(hào)的模具鋼。
8407密度785x103Kg/m3
8407是什么材質(zhì)？
材料 | 碳(C) | 硅(Si) | 錳(Mn) | 鉻(Cr) | 鉬(Mo) | 釩 V | 硫(S) | 磷(P) |
進(jìn)口H13 | 0.37-0.42 | 0.8-1.2 | 0.2-0.5 | 5.0-5.5 | 1.2-1.75 | 0.8-1.2 | ≤0.003 | ≤0.015 |
無(wú)硫8407 | 0.38-0.41 | 0.8-1.0 | 0.35-0.4 | 5.0-5.5 | 1.4-1.7 | 0.95-1.05 | ≤0.0005 | ≤0.012 |
譽(yù)輝無(wú)硫8407模具鋼壽命是同行2倍：
譽(yù)輝無(wú)硫8407采用世界上第六臺(tái)、國(guó)內(nèi)僅有2臺(tái)的奧地利INTECO(英泰克)氣氛保護(hù)電渣重熔爐，該類別的電渣爐；技術(shù)配置達(dá)國(guó)際領(lǐng)先水平。此臺(tái)電渣爐是國(guó)家引進(jìn)來(lái)，用于生產(chǎn)軍用品的世界頂級(jí)煉鋼設(shè)備。這臺(tái)設(shè)備主要特點(diǎn)是鋼中硫含量小于0.0005%（接近無(wú)硫級(jí)別）。其中1臺(tái)100%用于生產(chǎn)軍品生產(chǎn)。我們這臺(tái)在河北邢臺(tái)市的奧地利INTECO(英泰克)氣氛保護(hù)電渣重熔爐，主要生產(chǎn)航空母艦的緊固件和太陽(yáng)能硅晶板切割絲?，F(xiàn)在有部分產(chǎn)能釋放生產(chǎn)民用模具鋼，生產(chǎn)過(guò)程有工程院院士姜博士主持。

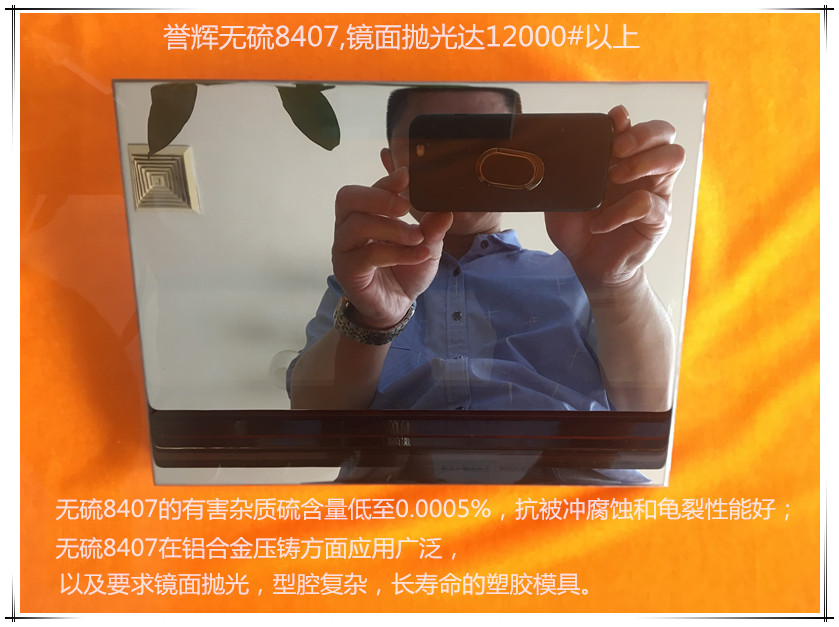

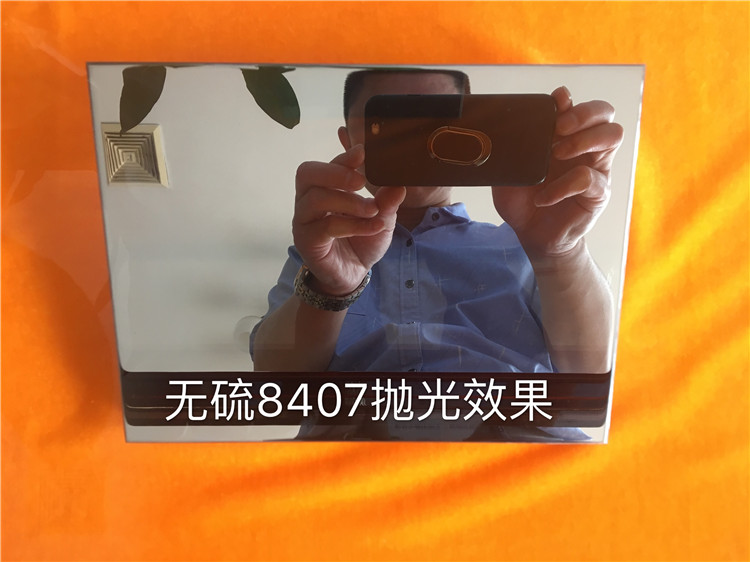

反映模具鋼純凈度的技術(shù)指標(biāo)是硫含量值。進(jìn)口模具鋼材的鋼中硫含量是0.001%；同行模具鋼材的鋼中硫含量是0.03%；無(wú)硫8407模具鋼的硫含量是0.0005%（接近無(wú)硫級(jí)）。硫含量高低代表模具鋼的純凈度級(jí)別；硫在熱作模具鋼中會(huì)導(dǎo)致模具龜裂，或開(kāi)裂報(bào)廢。（純凈度好的模具鋼，都是可以鏡面拋光的。下圖是無(wú)硫8407鏡面拋光效果相片。）
沖擊功值是反映熱作模具鋼壽命長(zhǎng)短和韌性好差的技術(shù)指標(biāo)。國(guó)內(nèi)8407模具鋼的沖擊功值普遍為10-12J；進(jìn)口沖擊功值為20-22J；無(wú)硫8407模具鋼V型橫向沖擊功值達(dá)22-26J（硬度45HRC）；所以，無(wú)硫8407模具鋼的壽命是同行的2倍。
深圳佐先生自從采購(gòu)譽(yù)輝無(wú)硫8407模具鋼后，模具壽命提高2倍。一個(gè)10萬(wàn)訂單的鋁合金壓鑄產(chǎn)品，以前要開(kāi)2-3套模具才能完成，現(xiàn)在一套模具就可完成，并且不用下模維修，生產(chǎn)效率大大提高。港資制模企業(yè)從2002年合作至今，歷時(shí)17年。
譽(yù)輝無(wú)硫8407模具鋼的5個(gè)方面應(yīng)用：
譽(yù)輝無(wú)硫8407模具鋼主要用于鋁合金壓鑄模具模仁料，大型鋅合金壓鑄模具模仁料，精密復(fù)雜壓鑄模具，長(zhǎng)壽命塑膠模具等，鏡面拋光塑膠模具，要求磨損磨損要求的場(chǎng)合。要求韌性是塑膠模具零件。
無(wú)硫8407模具鋼5個(gè)方面的應(yīng)用和硬度值：
1）壓鑄模具
部件 | 錫鉛鋅合金HRC | 鋁鎂合金HRC |
壓鑄模具 | 45-50 | 43-47 |
鑲塊 型芯 | 45-52 | 45-48 |
澆口 | 48-52 | 46-48 |
噴嘴 | 36-40 | 45-48 |
頂針(氮化) | 46-50 | 46-50 |
柱塞 套筒 | 42-46 | 42-48 |
奧氏體化溫度 | 1020℃-1030℃ |
2）擠壓模具
部件 | 鋁鎂合金HRC | 銅合金HRC | 不銹鋼HRC |
模仁 | 45-50 | 43-47 | 45-50 |
模托、襯墊、頂桿、支撐墊塊 | 42-50 | 42-48 | 40-47 |
奧氏體化溫度 | 1020℃-1030℃ | 1040℃-1050℃ |
3）熱鍛模具
被加工材料 | 奧氏體化溫度℃ | 硬度HRC |
鋁鎂合金 | 1020-1030 | 44-50 |
銅合金 | 1040-1050 | 44-50 |
鋼鐵 | 1040-1050 | 40-50 |
4）塑膠模具
部件 | 溫度控制℃ | 硬度HRC |
注塑模、壓縮模、傳遞模 | 奧氏體化溫度1020-1030，回火溫度250 | 50-52 |
5）其他應(yīng)用
應(yīng)用 | 溫度控制℃ | 硬度HRC |
冷沖切、剪切 | 奧氏體化溫度1020-1030，回火溫度250 | 50-52 |
熱剪切 | 奧氏體化溫度1020-1030，回火溫度250 | 50-52 |
奧氏體化溫度1020-1030，回火溫度575-600 | 45-50 |
模具套環(huán) | 奧氏體化溫度1020-1030，回火溫度575-600 | 45-50 |
耐磨部件 | 奧氏體化溫度1020-1030，回火溫度575，氮化 | 芯部50-52，表面1000H V1 |
8407模具鋼多少錢(qián)一公斤？
進(jìn)口洋品牌8407價(jià)格140.00/公斤。譽(yù)輝無(wú)硫8407模具鋼壽命與洋品牌一樣，價(jià)格比洋品牌低30%。
